MQ303B是一種二氧化錫半導體型酒精氣體傳感
器，對酒精具有高的靈敏度和快速的響應性，適于便
攜式酒精探測器和汽車燃火系統等等。

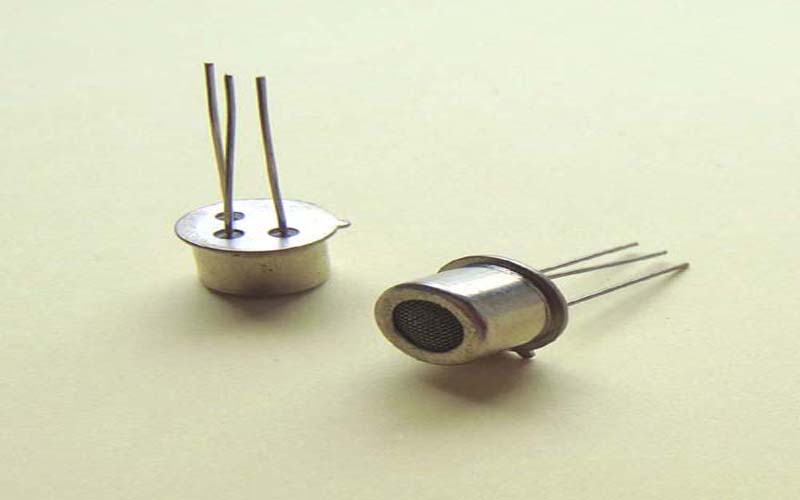

結構
半導體氣體敏感部分是一個微型珠狀小球，內嵌加熱絲和金屬電極，這種敏感元件安裝在有防爆
功能的雙層100目不銹鋼網的金屬殼內。（如圖1）
工作條件
圖2是這種元件的測試電路。通過固定或可調外接負載電阻上電壓的變化獲得元件電阻的變化。為
了使元件發揮其好的功能和特定的性能，加熱電壓、回路電壓和負載電阻須限制在下頁圖表所示的
標準工作條件內。傳感器通電后通常需要數分鐘的預熱方可進入穩定工作狀態，也可在正常檢測前
給傳感器施加5~10秒鐘2.2±0.2V的高電壓，使傳感器盡快穩定并進入工作狀態。
